DAC En que consiste el. Mijael Rojas Ruelas Materia.

Digital To Analog Conversion

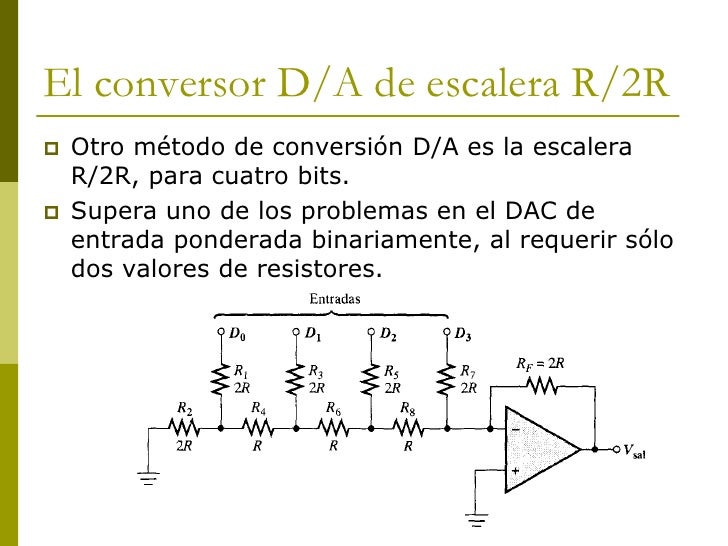

EL MTODO DE ESCALERA R-2R Este conversor consta de un amplificador sumador y una red de resistencias denominada R-2R.

Dac escalera r 2r. Represents a value 0 or 1 depending on the state of the ith switch. Convertidor Digital Analógico En Escalera R-2R Objetivos Objetivos Conocer el convertidor digital a análogo R - 2R Definir la estructura básica de un convertidor digital a análogo y el diseño de este. Estas entradas digitales podrían ser voltajes TTL los cuales cierran los interruptores con el 1 lógico y los deja en su estado básico de tierra para la lógica 0. Las entradas Ds toman los valores 0 1. 19 19 Conversor de 8 Bits. Where and are design constants and where typically is a constant reference voltage.

Qué es un conversor de señal digital a analógica. The ladder uses 12 of the digital IO on an Arduino Uno as its inputs. Configuración escalera R-2R puede que se vea afectado la. Donde las Ds toman los valores 0 ó 1. DA-converters that are designed to handle a variable input voltage are termed multiplying DAC. In this video Karen shows how to make an R-2R Ladder DAC using just resistors all of the same value.

Resolución de la señal al no ser todas las resistencias. The successive approximation or cyclic DAC which successively constructs the output during each cycle. Con un DAC comunicado por SPI debido a que en un DAC en. DISEÑO DE CONVERSORES DAC-R2R. Estas entradas digitales cierran los interruptores con el 1 lgico y los deja en su estado bsico de tierra para la lgica 0. 20 20 Especificaciones de los DAC.

Conversor digital-analógico R-2R en modo de tensión. About Press Copyright Contact us Creators Advertise Developers Terms Privacy Policy Safety How YouTube works Test new features Press Copyright Contact us Creators. El convertidor DAC interno del microcontrolador M16C es un convertidor DAC basado en la técnica en escalera R-2R con dos canales independientes de 8 bits. El vídeo muestra un Convertidor Digital-Análogo en configuración de red escalera R-2R como parte de las practicas del Laboratorio de Electrónica 4 de la Fa. 6 7 OP-77 01 PFC C 001 -15 V 15 V R ref 50 k. 15 V V 0 I sal R f-15 V R ref V ref DAC-0804 Terminales.

For a conventional DAC or R-2R network the output signal value its voltage would be. View DISEÑO DE CONVERSORES DAC lab 7pdf from MATH 12 at Swat College of Science Technology Mingora. DAC-0804 alambrado para. While the Ladder DAC will be 12-bit Karen is able to use it to show the differences in resolution between a 4-bit 6-bit 8-bit and 12-bit DAC generating a sine wave as a visual demonstration. ELECTRICA 8-16 Convertidores de señales digitales a analógicos ----- Convertidores DAC con resistencia en escalera R2R El método anterior tiene limitaciones prácticas dado que los valores de las resistencias correspondientes a los bits menos y más significativos son grandes y difíciles de lograr técnicamente. About Press Copyright Contact us Creators Advertise Developers Terms Privacy Policy Safety How YouTube works Test new features Press Copyright Contact us Creators.

En dicho método la tensión de salida es proporcional al peso binario de los bits de entrada cumpliéndose. Las conexiones resistivas en la red de escalera R-2R nunca se desconectan mediante interruptores como en el divisor Kelvin. El diseño es tal que el terminal inversor del amplificador operacional siempre ve una resistencia equivalente constante sin importar qué código digital se aplique al DAC. Binary Weighted Resisitor R-2R ladder network DAC Voltage to Frequency conversion and Frequency to voltage conversion These techniques are especially suited to use with digital equipment like microcomputers. This improves the precision due to the relative ease of producing equal valued-matched resistors. El amplificador sumador con la escalera de resistencias R-2R mostrado produce la salida.

En este vídeo se muestra un conversor digital analogico trabajando como generador de señales. The R-2R ladder DAC which is a binary-weighted DAC that uses a repeating cascaded structure of resistor values R and 2R. A voltage to frequency converter measures an analog voltage signal and produces a logic level signal with a corresponding frequency. Este video forma parte de la primera practica de laboratorio de electrónica 4 de la Universidad de San Carlos de GuatemalaEn este video se comprobó experime. Compatibles R f 50 k.
